ReelTrack портативний лічильник SMD електронних компонентів

ReelTrack — це портативний інструмент для всіх, хто працює з компонентами поверхневого монтажу найбільш поширених розмірів (0201, 0402, 0603, 0805, 1210 і т.д.). Це універсальний пристрій для ефективного підрахунку компонентів стане у нагоді, якщо ви керуєте складськими запасами, комплектуєте деталі чи перевіряєте запаси при розпродажі надлишків. Це ідеальне рішення для більшості компонентів в котушках, яке застосовується як у невеликих майстернях, так і на лініях автоматичного монтажу.

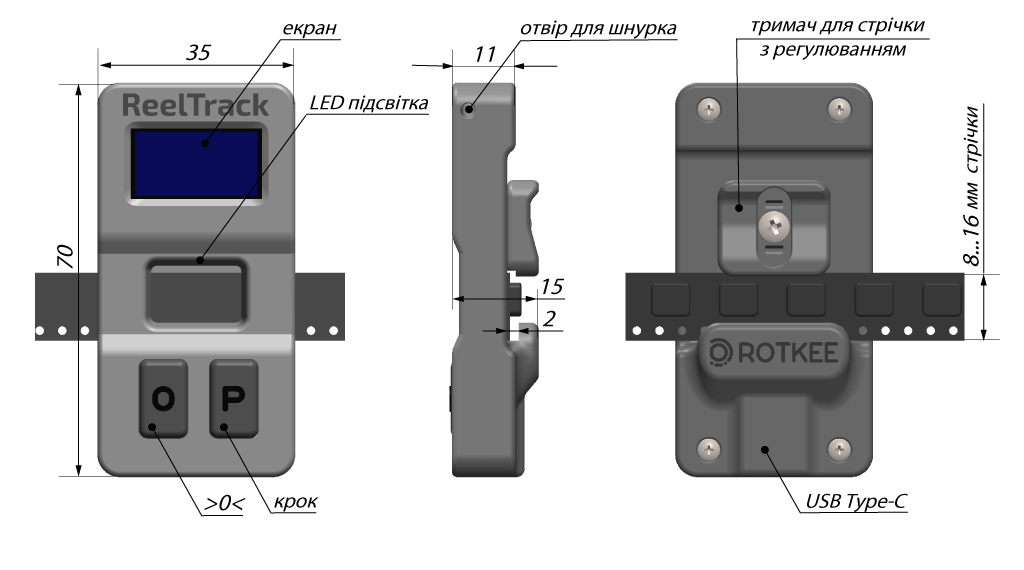

Конструкція прилада

Прилад  має міцний компактний корпус, який вміщується навіть у кишені. Відсутність рухомих частин покращує його зносостійкість. Для підрахунку компонентів використовуються інфрачервоні датчики. Швидкість підрахунку залежить від швидкості протягування стрічки. Сумісний з пластиковими (непрозорими і прозорими) і паперовими стрічками-носіями шириною від 8 мм до 16 мм. Якщо ви працюєте з автоматичними установщиками компонентів (pick-and-place), ви знаєте, що дуже важливо залишати порожні кінчики стрічки для полегшення процесу завантаження фідеру.  Якщо їх обрізати, оператору доведеться наклеювати спеціальні подовжувачі SMTстрічки, що збільшить вартість збірки. Ми розробили зручний тримач стрічки, який не тільки пришвидшує процес повторного налаштування, але й дозволяє легко працювати зі стрічками, на яких стрічка верхнього покриття була відклеєна. Простий у використанні OLED-дисплей допоможе вам обрати необхідне налаштування.

Відеоуроки

Як  працює прилад

Стандартний режим дозволяє працювати із будь-якою паперовою та непрозорою пластиковою стрічкою з відмінною швидкістю у будь-якому напрямку.

1. Налаштуйте повзунок на необхідну ширину стрічки: відкрутіть гвинт з хрестоподібною головкою на задній панелі пристрою і встановіть повзунок в одне з трьох положень: 8 мм, 12 мм або 16 мм
2. Підключіть ReelTrack до будь-якого пристрою або павербанку з USB за допомогою кабелю Type-C.
3. Виберіть крок компонента за допомогою кнопки «P».
4. При розпізнаванні отворів стрічки пристрій одразу почне рахувати компоненти.
5. Після протягування порожніх ділянок стрічки натисніть кнопку «0», щоб перезавантажити лічильник.
6. ReelTrack розпізнає напрямок, у якому ви протягуєте стрічку, і віднімає компоненти при зворотньому русі стрічки.

Набагато складніше виявити отвори в прозорих рельєфних струмопровідних стрічках, але ReelTrack може вирішити і цю проблему. Просто утримуйте кнопку «0» перед підключенням USB-кабелю, щоб увімкнути режим «Прозорої стрічки». Робота в даному режимі дуже схожа на роботу у стандартному, за винятком того, що, незалежно від напрямку протягнення, пристрій завжди буде додавати компоненти. Режим «Прозорої стрічки» є експериментальним і може не працювати з усіма матеріалами. Точність може відрізнятися залежно від матеріалу стрічки та її прозорості.

Опис меню:

1. Обраний режим
2. Напрямок стрічки
3. Обраний крок
4. Лінійка
5. Кількість компонентів

Функції кнопок:

Комплектація

• Прилад ReelTrack – 1 шт
• шнурок – 1 шт
