ReelTrack портативный и точный SMT счетчик электронных компонентов

Начало продаж – 5 мая
ReelTrack - это портативный инструмент для всех, кто работает с компонентами поверхностного монтажа наиболее распространенных размеров (0201, 0402, 0603, 0805, 1210 і т.д.). Это универсальное  устройство для эффективного подсчета компонентов станет незаменимым, если вы занимаетесь  управлением складскими запасами, комплектацией деталей или проверкой остатков на распродаже излишков. Это идеальное решение для большинства компонентов в катушках, которое находит применение как в небольших мастерских любителей, так и на линиях автоматического монтажа.

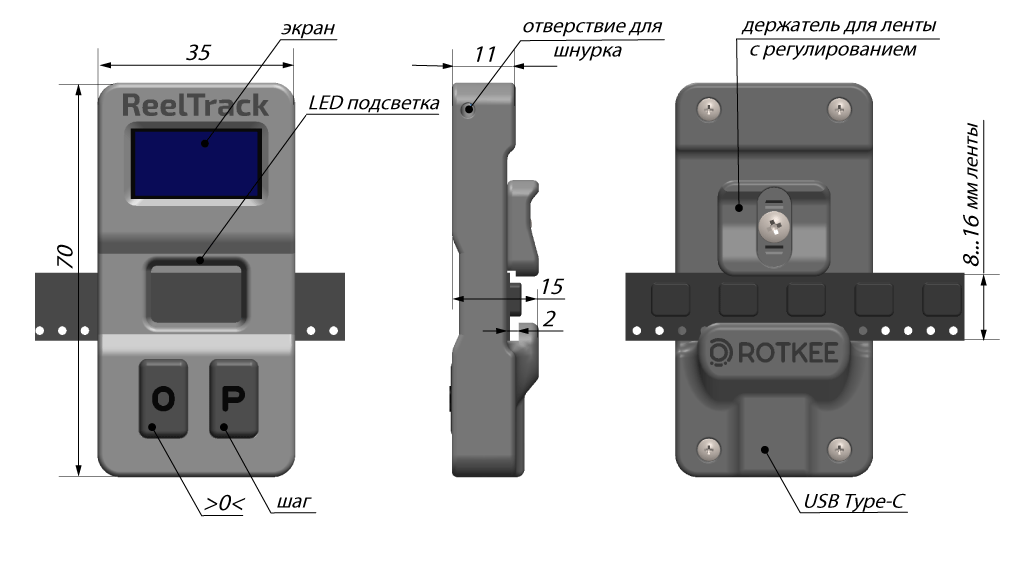

Конструкция прибора

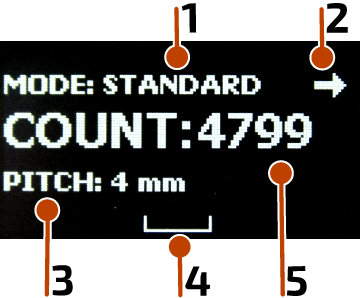

Прибор имеет прочный компактный корпус, который можно хранить даже в кармане. Отсутствие движущихся частей улучшает износостойкость. Для подсчета компонентов используются инфракрасные датчики. Скорость подсчета зависит от скорости протяжки ленты. Совместим с пластиковыми (непрозрачными и прозрачными) и бумажными лентами-носителями шириной от 8 мм до 16 мм. Если вы работаете с автоматическими установщиками компонентов (pick-and-place), вы точно знаете, что очень важно оставлять пустые кончики ленты для облегчения процесса загрузки фидера.  Если их обрезать, оператору придется наклеивать специальные удлинители SMT ленты, что увеличит стоимость сборки. Мы разработали удобный держатель ленты, который не только ускоряет процесс повторной настройки, но и позволяет легко работать с лентами, на которых лента верхнего покрытия была отклеена. Простой в использовании OLED-дисплей поможет вам выбрать необходимую настройку.

Как работает прибор

Стандартный режим позволяет работать с любой бумажной и непрозрачной пластиковой лентой с отличной скоростью в любом направлении.

1. Настройте ползунок на необходимую ширину ленты: открутите винт с крестообразной головкой на задней панели устройства и установите ползунок в одно из трех положений: 8 мм, 12 мм или 16 мм
2. Подключите ReelTrack к любому устройству или павербанку с USB с помощью кабеля Type-C.
3. Выберите шаг компонента с помощью кнопки «P».
4. При распознавании отверстий ленты устройство сразу начнет считать компоненты.
5. После протягивания пустых участков ленты нажмите кнопку «0», чтобы перезагрузить счетчик.
6. ReelTrack распознает направление, в котором вы протягиваете ленту, и вычитает компоненты при обратном движении ленты.

Гораздо сложнее обнаружить отверстия в прозрачных рельефных токопроводящих лентах, но ReelTrack может решить и эту проблему. Просто удерживайте кнопку «0» перед подключением USB-кабеля, чтобы включить режим «Прозрачная лента». Работа в данном режиме очень похожа на работу в стандартном, за исключением того, что, независимо от направления протяжки, устройство всегда будет приплюсовывать компоненты.


Комплектация

• Прибор ReelTrack – 1 шт
• шнурок – 1 шт
