TL-mix4 вимірювальний щуп-змішувач

В наявності

  • 25.10 USD


Стислі характеристики
Виробник ROTKEE (Україна)
Загальна довжина кабеля 2.5 м
Вихідний роз’єм кабеля BNC
Кількість входів 4
Всі характеристики

Вимірювальний щуп-змішувач призначений для підключення до електромагнітних форсунок, первинного ланцюга або сигналу керування індивідуальних котушок запалювання. Дозволяє записувати сигнал одночасно від 4 джерел сигналу, використовуючи при цьому тільки один аналоговий вхід осцилографа.

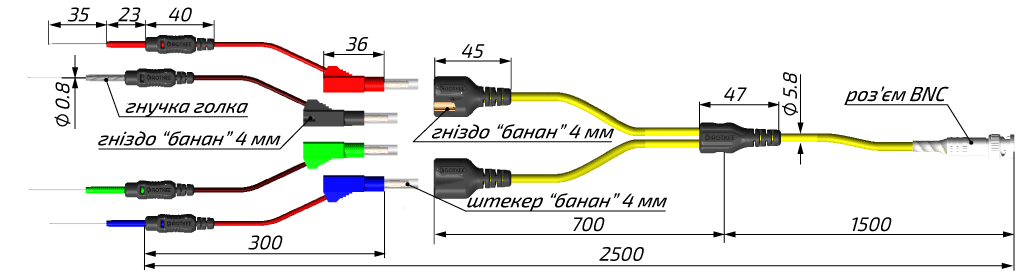

Конструкція щупа

TL-mix4 конструкція щупа-змішувача

Комплектація

  • Кабель-змішувач – 1 шт
  • Змінний щуп із гнучкою голкою – 4 шт

Щупи мають кольорове маркування, що допоможе заощадити час на з'ясування, що до чого підключено.

Використання 4-х вимірювальних щупів дозволяє проводити вимірювання відразу на 4-х котушках запалювання або форсунках, і тим самим аналізувати сигнали відразу від усіх циліндрів двигуна. Імпульси управління котушками запалювання також як і імпульси керування форсунок від різних циліндрів ніколи не з'являються одночасно, це дозволяє змішувати сигнали від всіх вимірювальних щупів і отримати на виході один сигнал із серією послідовних імпульсів, що дозволяє продіагностувати систему в цілому.

Увага! Вимірювальний щуп немає окремого виведення заземлення, тому обов'язково слід застосовувати додатковий провід заземлення осцилографа.

Дизайн щупа-змішувача розроблений спеціально для проведення вимірювань на двигунах внутрішнього згоряння та дозволяє комфортно працювати як з рядними, V-подібними та опозитними двигунами. Використовується м'який кабель із щільним обплетенням, щоб мінімізувати рівень перешкод і отримати високу точність вимірювального сигналу. Змінні вимірювальні щупи виготовлені з м'якого кабелю в ізоляції ПВХ. Щуп із гнучкою вимірювальною голкою ідеально підходить для підключення осцилографа до автомобільних роз'ємів та інших важкодоступних місць. Тонка голка та зручний тримач дозволяє без пошкодження проводки підключитися практично до будь-якого роз'єму, не порушуючи цілісності ланцюга та ізоляції електропроводки. Пружина захищає голку від випадкового обламування.

Вимірювальний щуп може застосовуватися з будь-яким осцилографом.

Приклади осцилограм

Відеоуроки

Запис та аналіз сигналів керування форсунками на Subaru Impreza 2010 2.0 EJ204 за допомогою щупа-змішувача TL-mix4 та мотор-тестера MT Pro. Аналіз електросхеми, підключення щупів до системи керування двигуном, налаштування мотор-тестера, запис осцилограм на холостому ході та підвищених обертах. Інструменти аналізу сигналу.


Огляд датчика PDS, Lx4 и щупа-змішувача TL-mix4 від Mechanic Mindset


Виробник

Виробник ROTKEE (Україна)

Механічні характеристики

Загальна довжина кабеля 2.5 м
Вихідний роз’єм кабеля BNC
Роз'єм змінних щупів «банан» 4 мм
Розмір голки ⌀0.8x34 мм
Вага 220 г

Електричні характеристики

Кількість входів 4
