Lx4 індуктивний датчик для COP котушок

Lx4 - датчик індуктивного типу, призначений для діагностики індивідуальних систем запалювання (COP). Датчик також може використовуватися для діагностики трамблерних та DIS систем. Датчик встановлюється на котушку запалювання і дозволяє виміряти основні параметри вторинної напруги, визначити здатність іскри підпалювати паливоповітряну суміш і виявити проблеми, пов'язані з високовольтними проводами, свічками, ковпачками, котушками.

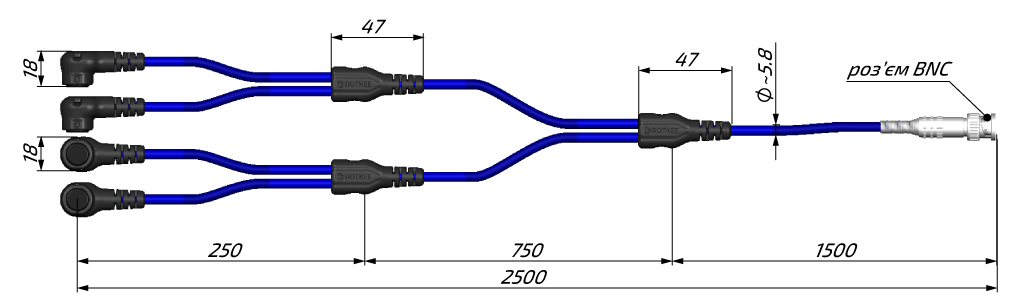

Конструкція датчика

Корпус датчика прогумований і надійно захищає чутливий елемент датчика від можливих механічних пошкоджень. Використовується м'який кабель з щільним обплетенням екрану, щоб мінімізувати рівень перешкод і отримати високу точність сигналу що вимірюється.

Приклади осцилограм

Відеоуроки

Показуємо на прикладі автомобіля Seat Ibiza, як провести діагностику системи запалювання за допомогою мотор-тестера MT Pro і датчиків Lx1, Lx4. Підключення датчиків до двигуна, налаштування мотор-тестера, запис осцилограм на холостому ходу та при підвищених навантаженнях.

Огляд датчика PDS, Lx4 и щупа-змішувача TL-mix4 від Mechanic Mindset

Як працює датчик

Котушка запалювання двигуна внутрішнього згоряння працює за принципом підвищуючого трансформатора, і має дві обмотки і спільний сердечник. Отже, зміна сили струму в первинній обмотці призводить до появи ЕРС та зміни струму у вторинній обмотці, і навпаки. Якщо розташувати додаткову котушку індуктивності в електромагнітному полі котушки запалювання, то в ній також виникатиме ЕРС, пропорційно змінам магнітного поля в котушці. Таким чином, можна отримати осцилограму вторинної напруги.

Чутливим елементом датчика Lx4 є котушка індуктивності. Для захоплення сигналу вторинної напруги вимірювальну головку датчика необхідно встановити на поверхні котушки запалювання, в її електромагнітному полі. Як правило, верхня частина котушки є площиною, на якій і потрібно розмістити вимірювальну головку. Фіксацію на корпусі котушки зручно виконувати за допомогою двостороннього скотчу на спіненій основі. Перед монтажем необхідно очистити поверхню котушки та датчика від бруду та пилу.


Форма сигналу вторинної напруги залежить від розташування датчика щодо поля котушки. Тому при розміщенні вимірювальної головки слід дотримуватися наступних рекомендацій. Вісь симетрії датчика повинна розташовуватися вздовж осі сердечника котушки запалювання. Відстань між котушкою та головкою має бути мінімально можливою. Якщо візуально не виходить визначити тип котушки запалення, то оптимальне розміщення датчика можна визначити практично, змінюючи його положення щодо котушки запалення, поки на осцилографі не отримаємо сигнал з найбільшою амплітудою.
