TL-mix6 измерительный щуп-смеситель

Доступность: На складе

  • $41


Краткие характеристики
Производитель ROTKEE (Украина)
Общая длина кабеля 2.5 м

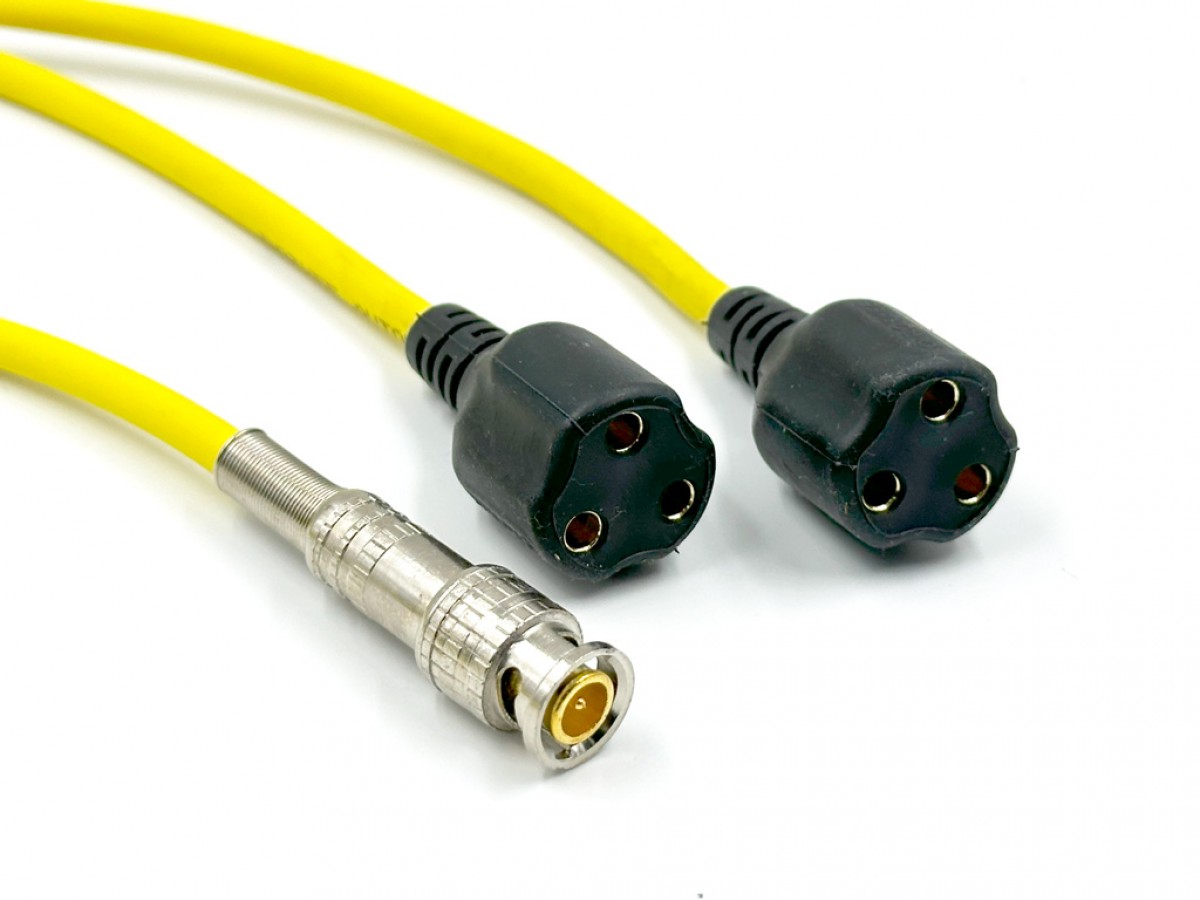

Выходной разъем кабеля BNC
Количество входов 6
Все характеристики

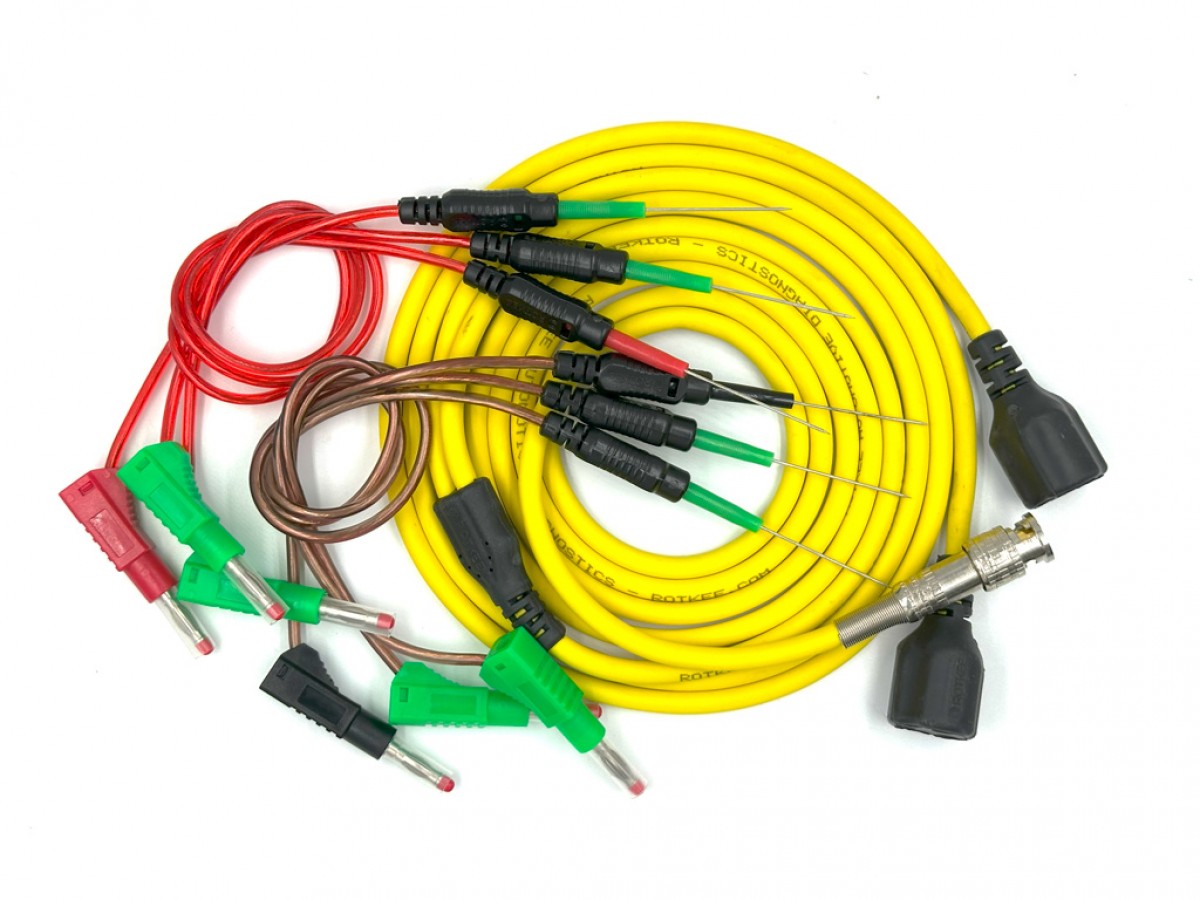

Измерительный щуп-смеситель предназначен для подключения к электромагнитным форсункам, первичной цепи или управляющему сигналу индивидуальных катушек зажигания. Позволяет записывать сигнал одновременно от 6-ти источников сигнала, используя при этом только один аналоговый вход осциллографа.

Конструкция щупа

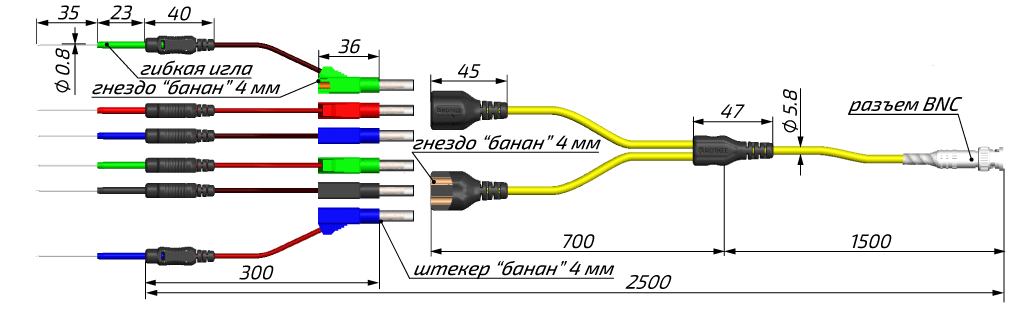

TL-mix6 конструкция щупа-смесителя

Комплектация:

  • Кабель-смеситель – 1 шт
  • Сменный щуп с гибкой иглой – 6 шт

Использование 6-ти измерительных щупов позволяет проводить измерение сразу на 4-ти катушках зажигания или форсунках, и тем самым анализировать сигналы сразу от всех цилиндров двигателя. Импульсы управления катушками зажигания также как и импульсы управления форсунок от разных цилиндров никогда не появляются одновременно, это позволяет суммировать сигналы от всех измерительных щупов и получить на выходе один сигнал с серией последовательных импульсов, характеризующих систему в целом.

Внимание! Измерительный щуп не имеет отдельного вывода заземления, поэтому обязательно следует применять дополнительный провод заземления осциллографа.

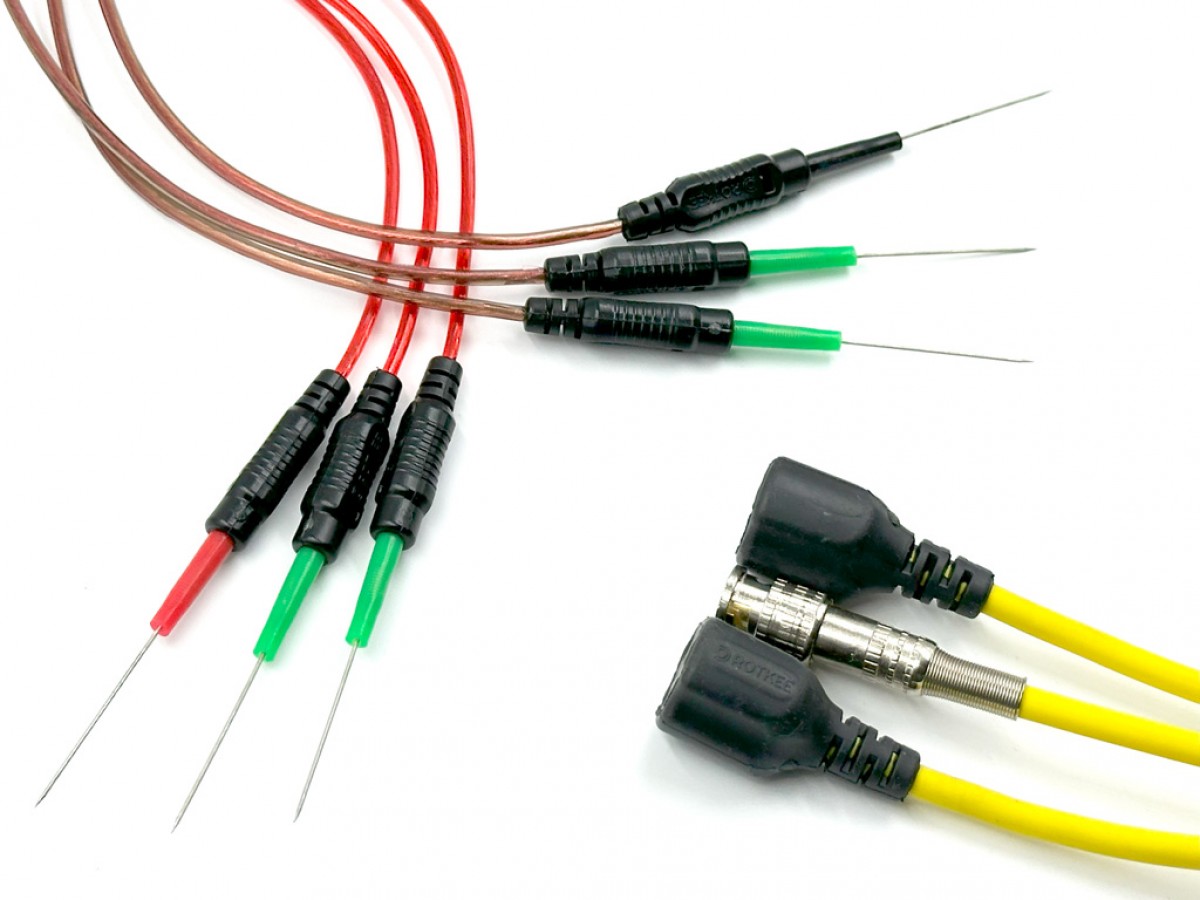

Дизайн щупа-смесителя разработан специально для проведения измерений на двигателях внутреннего сгорания и позволяет комфортно работать как с рядными, V-образными и оппозитными двигателями. Используется мягкий кабель с плотной экранирующей оплеткой, чтобы минимизировать уровень помех и получить высокую точность измеряемого сигнала. Сменные измерительные щупы изготовлены из мягкого кабеля в ПВХ изоляции. Щуп с гибкой измерительной иглой идеально подходит для подключения осциллографа к автомобильным разъемам и других труднодоступных мест. Тонкая игла и удобный держатель позволяет без повреждения проводки подключиться практически к любому разъему, не нарушая целостности цепи и изоляции электропроводки. Пружина защищает иглу от случайного обламывания.

Измерительный щуп может применяться с любым осциллографом.

Примеры осциллограмм

Видеоуроки

Запись и анализ сигналов управления форсунками на Subaru Impreza 2010 2.0 EJ204 при помощи щупа-смесителя TL-mix4 и мотор-тестера MT Pro. Анализ электросхемы, подключение щупов к системе управления двигателем, настройка мотор-тестера, запись осциллограмм на холостом ходу и повышенных оборотах. Инструменты анализа сигнала.


Производитель

Производитель ROTKEE (Украина)

Механические характеристики

Общая длина кабеля 2.5 м
Выходной разъем кабеля BNC
Разъем сменных щупов «банан» 4 мм
Размер иглы ⌀0.8x34 мм
Вес 260 г

Электрические характеристики

Количество входов 6
